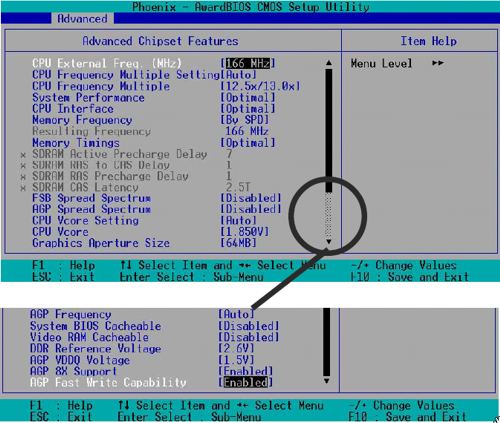

WinTricks.it - Ottimizzazione bios, Advanced Chipset Feature/Chipset Configuration

Parametro	Cosa significa	Impostazioni possibili	WinTricks Setting
CPU Exsternal Freq. (MHz) CPU Clock	Permette di impostare la frequenza del FSB (Front Side Bus)	Dipende dalla mainboard	Dipende dal processore
CPU Frequency Multiple Setting	Permette di agire manualmete sul moltiplicatore	Auto/User	Auto; potete impostarlo su user se volete provare a overclockare il processore
CPU Frequency Multiple CPU Ratio Select	Se la voce CPU Frequency Multiple Setting è impostata su user, permette di selezionare manualmente il moltiplicatore	Dipende dalla mainboard	Dipende dal processore
CPU Vcore Setting	Impostando questa opzione su User o Manual è possibile modificare il voltaggio del core della CPU; in caso contrario verrà impostato automaticamente dal BIOS	Auto, User o Manual	Auto; impostare su User o Manual per un'eventuale OC della CPU
CPU Vcore CPU Voltage Select	Se CPU Vcore Setting è impostato su User o Manual è possibile modificare il voltaggio del core della CPU	Vari voltaggi in base alla mainboard	Lasciare il valore di default; aumentare di uno step alla volta per un'eventuale OC della CPU
System Performance	Tramite questa voce è possibile impostare dei valori predefiniti riguardo alla RAM	Normal, Fast o Optimal, Turbo, Ultra	Fast o Optimal
Memory Frequency SDRAM Configuration DRAM Timing DRAM Clock	Questa voce permette di settare manualmente i parametri della RAM, o lasciare che il BIOS li rilevi dal chip SPD (Serial Presence Detect) presente sulla RAM	User o Manual, By SPD	By SPD; se volete overclockare la RAM dovete impostare la voce su User o Manual
SDRAM Active Precharge Delay SDRAM Cycle Time TRC	Questa funzione imposta l'intervallo di tempo (in cicli di clock) che bisognario attendere prima di fare due successive richieste di lettura di dati contenuti nelle celle della memoria (TRC = Row Cycle)	6, 7, 8	7; per valori più bassi (che possono essere utilizzati con banchi di RAM pensati per l'OC), si hanno prestazioni migliori, ma si possono verificare blocchi del sistema
SDRAM RAS to CAS Delay SDRAM TRCD TRCD Timing Value	Questa impostazione permette di inserire un tempo di ritardo tra i segnali di indirizzamento di riga (RAS = Row Address Strobe) e di colonna (CAS = Column Address Strobe); il ritardo avviene in lettura, scrittura e nell'aggiornamento della memoria SDRAM	1, 2, 3,4 o 1T, 2T, 3T, 4T	1 o 1T per le DDR; 2/2T o 3/3T per le SDR; per valori più bassi (che possono essere utilizzati con banchi di RAM pensati per l'OC), si hanno prestazioni migliori, ma si possono verificare blocchi del sistema
SDRAM RAS Precharge Delay SDRAM RAS Precharge Time SDRAM TRP Precharge To Active TRP Timing Value TRP	E' il il tempo che il chipset deve attendere dopo la lettura di una cella di memoria e prima di poter creare l'indirizzo di riga (RAS)	1, 2, 3 o 1T, 2T, 3T	1 o 1T per le DDR; 2/2T o 3/3T per le SDR; per valori più bassi (che possono essere utilizzati con banchi di RAM pensati per l'OC), si hanno prestazioni migliori, ma si possono verificare blocchi del sistema
SDRAM CAS Latency DRAM CAS Latency SDRAM CAS Latency Time	Indica quanto tempo il chipset deve attendere prima che all'uscita del modulo sia presenti dati validi	2, 2.5, 3 o 2T, 2.5T, 3T	2.5 o 2.5T per le DDR; 3 o 3T per le SDR; per valori più bassi (che possono essere utilizzati con banchi di RAM pensati per l'OC), si hanno prestazioni migliori, ma si possono verificare blocchi del sistema
FSB Spread Spectrum	Con questa impostazione è possibile ridurre le interferenze elettromagneticge (EMI), generate da sistemi ad alte frequenze di clock	0.25%, 0.50%, 1.00%, Smart Clock, Disable	Disable o Smart Clock; l'attivazione di questa opzione diminuisce le prestazioni oltre a poter rendere instabile il sistema
AGP Spread Spectrum	Con questa impostazione è possibile ridurre le interferenze elettromagneticge (EMI), generate da sistemi ad alte frequenze di clock	0.25%, 0.50%, 1.00%, Disable	Disable; l'attivazione di questa opzione diminuisce le prestazioni oltre a poter rendere instabile il sistema
Graphics Aperture Size Graphic Windows Size AGP Aperture Size	Tramite questa impostazione è possibile dedicare una parte della memeria di sistema alla scheda video AGP	4, 8, 16, 32, 64, 128, 256	64 è il valore ottimale, ma per sistemi dotati di poca memoria (<192) va bene anche 32; se avete molta memoria (>512) impostate VRAM x 2
AGP Frequency	Questa opzione permette di impostare manualmente la frequenza dello slot AGP	50, 66,..., 100 MHz	Auto
System BIOS Cacheable	Questa opzione permette di copiare il BIOS di sistema sulla cache L2	Enabled, Disabled	Disabled
Video RAM Cacheable	Questa opzione permette di copiare il BIOS della scheda video sulla cache L2	Enabled, Disabled	Disabled
DDR Reference Voltage DDR Voltage Select DDR Voltage Control	Questa opzione permette di impostare il voltaggio per la DDR RAM	2.6V, 2.7V, 2.8V	Lasciare il valore di Default
AGP VDDQ Voltage	Questa opzione permette di impostare il voltaggio per lo slot AGP	1.6V, 1.7V, 1.8V	Lasciare il valore di Default
AGP Mode	Tramite questa opzione è possibile attivare il protocollo di trasferimento dati AGP in base alla scheda video installata	1x, 2x, 4x, 8x	In base alla vostra scheda video
AGP 2x Mode	Tramite questa opzione è possibile attivare il protocollo di trasferimento dati AGP 2x	Enabled, Disabled	In base alla vostra scheda video
AGP 4x Mode	Tramite questa opzione è possibile attivare il protocollo di trasferimento dati AGP 4x	Enabled, Disabled	In base alla vostra scheda video
AGP 8x Mode AGP 8x Support	Tramite questa opzione è possibile attivare il protocollo di trasferimento dati AGP 8x	Enabled, Disabled	In base alla vostra scheda video
AGP Fast Write Capability AGP Fast Write Support AGP Fast Write	Permette di abilitare la scrittura veloce (Fast Write) dei dati che passeranno direttamente dalla memoria di sistema alla memoria video senza essere processati dalla CPU	Enabled, Disabled	Enabled; per le shede video che lo supportano; provate a disabilitare tale funzione se avete problemi di stabilità
